Description du produit
Lemachine de découpe laser à noyau de moteurest spécialement conçu pour la découpe laser sans moisissure à haute-vitesse, haute-précision de divers noyaux de stator et de rotor de moteur (tôles d'acier au silicium/acier électrique), permettant un prototypage rapide et une production en série flexible de noyaux pour tout, des moteurs d'entraînement à énergie nouvelle aux servomoteurs industriels.

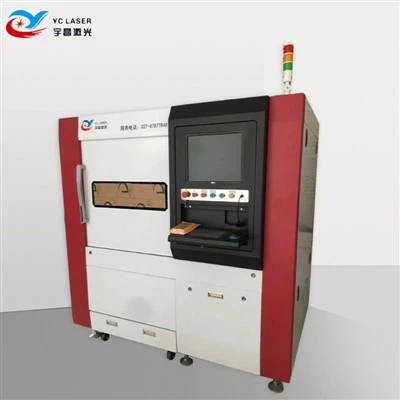

Présentation de l'équipement
Cet équipement est équipé d'une plate-forme de précision en marbre et d'une structure fermée de style portique-, offrant une excellente rigidité, résistance aux chocs et une stabilité à vitesse élevée-. Il utilise également un moteur linéaire à lévitation magnétique importé, une règle de réseau de haute précision de 0,5 µm-et un système CNC à bus en boucle entièrement fermée-, ce qui entraîne une réponse rapide, une haute précision et une faible maintenance.
Avantages
Aucun coût de moule
Aucun moule requis, production d'une seule pièce-possible, adaptée au développement de prototypes, à la personnalisation de petits-lots et à la coproduction de-variétés multiples-.
Changement instantané
Les modifications de conception prennent effet instantanément ; le passage à de nouveaux produits ne nécessite que quelques minutes d’ajustements logiciels, ce qui raccourcit considérablement les cycles de livraison.
Rendement élevé en matière
L'algorithme intelligent de routage des matériaux permet d'obtenir une utilisation des matériaux supérieure ou égale à 80 %, ce qui est nettement meilleur que l'estampage traditionnel.
Géométrie illimitée
Permet d'obtenir facilement des caractéristiques géométriques complexes telles que des rainures trapézoïdales, des ponts magnétiques et des canaux d'huile-tridimensionnels, dépassant ainsi les limites physiques des moules.
Calme et propre
Aucun bruit d'estampage ni vibration, ce qui entraîne un environnement de travail plus silencieux et plus sûr, répondant aux normes modernes des usines intelligentes.
Données techniques
|
Article |
Paramètre |
|
Longueur d'onde du laser |
1060-1080nm |
|
Puissance de sortie du laser |
1000W-3000W (facultatif) |
|
Plage de coupe maximale |
600*600mm (facultatif) |
|
Précision du positionnement répété de l'axe X/Y |
±5µm |
|
Vitesse de traitement |
0-500 mm/s |
|
Accélération maximale |
1.5G |
|
Précision de la table de travail |
Inférieur ou égal à 0,015 mm |
|
Mode de transmission |
Moteur linéaire importé : règle de réseau de +0.5µm |
|
Puissance totale de la machine (pas de ventilateur) |
Inférieur ou égal à 8KW |
|
Poids total de la machine entière |
Environ 1800KG |
|
Dimension externe (longueur*largeur*hauteur) |
1800*1470*1890mm (Pour référence) |
Secteurs d'application
1. Moteurs d’entraînement de véhicules à énergie nouvelle
- Noyau de stator : usinage de haute-précision d'encoches rectangulaires et trapézoïdales complexes
- Noyau de rotor hautes-performances : usinage intégré des fentes magnétiques, des ponts magnétiques, des trous d'équilibrage et des-trous de réduction de poids
2. Servomoteur industriel et micromoteur de précision
- Usinage d'engrenages : largeur de dent minimale de 0,15 mm, répondant aux exigences des micromoteurs
- Prototypage rapide : effectuez l'ensemble du processus, du dessin à la vérification de l'assemblage, dans un délai de 48 heures.
