Description
Prend en charge les réseaux de micro-trous, les trous coniques, les trous étagés et les canaux de contour 3D avec un minimum de dommages thermiques et un rapport hauteur/largeur élevé.
-
Compatibilité des matériaux
Nitrure de silicium (Si₃N₄), alumine, zircone, nitrure d'aluminium, céramiques métallisées et substrats composites.
-
Avantages clés
- Des séquences d'impulsions dédiées évitent les micro-fissures lors de cycles thermiques rapides
- Le système d'usinage intelligent génère automatiquement des trajectoires laser optimales pour les modèles 3D
- Surveillance-en temps réel du processus d'usinage
- Stocke les paramètres du matériau Si₃N₄ pour différentes densités et puretés

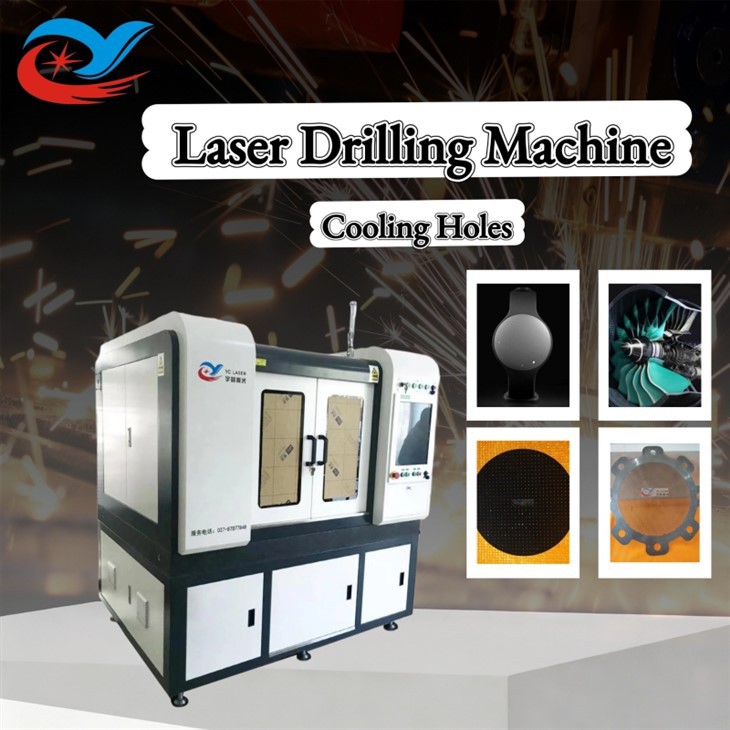

Présentation de l'équipement
Conception mécanique et de contrôle :Plate-forme de précision en marbre, structure fermée de type portique-, moteur linéaire importé à lévitation magnétique, règle de réseau de précision de 0,5 µm de haut-, système CNC à bus en boucle entièrement fermé-
Automatisation et vision :Système de positionnement visuel CCD pour un alignement précis ; prend en charge la découpe et le traçage des céramiques métallisées et des substrats de puces
Puissance laser :1 000 W (en option)
Applications :Perçage de micro-trous, traçage, contournage et usinage de canaux de dissipation thermique
Données techniques
|
Article |
Paramètre |
|
Longueur d'onde du laser |
1060-1080nm |
|
Puissance de sortie du laser |
1000W (facultatif) |
|
Plage de coupe maximale |
600*600mm |
|
Épaisseur de coupe |
0,2-8 mm (selon le matériau) |
|
Précision du positionnement répété de l'axe X/Y |
±5um |
|
Vitesse de traitement |
0-3000 mm/min |
|
Accélération maximale |
1.2G |
|
Précision de la table de travail |
Inférieur ou égal à 0,015 mm |
|
Mode de transmission |
Moteur linéaire importé +0.1 règle de réseau |
|
Puissance totale de la machine (pas de ventilateur) |
Inférieur ou égal à 7KW |
|
Poids total de la machine entière |
Environ 1800KG |
|
Dimension externe (longueur*largeur*hauteur) |
1800*1470*1890mm (Pour référence) |
Scénarios d'application
1. Systèmes d’entraînement électrique pour véhicules à énergie nouvelle
Substrats de module de puissance IGBT
Réseaux de micropores à refroidissement direct
Canaux à flux croisés-double face-
Structures locales de dissipation thermique pour bornes de puissance
2.Composants chauds pour l'aérospatiale-
Aubes en céramique de turbomachine
Trous de refroidissement du film
Canaux de refroidissement internes en serpentin
Microstructures anti-dépôt de carbone
Dissipateurs thermiques à diode laser
Plaques de refroidissement à microcanaux
Traitement d'un réseau de broches-ailettes à haute-densité
Trous de refroidissement du mandrin électrostatique pour équipement semi-conducteur
Chambres à vapeur de refroidissement à changement de phase (micropores du noyau capillaire en céramique, canaux de retour de vapeur)
Dissipateurs thermiques intégrés à LED haute-puissance (plaques froides à microcanaux, fenêtres optiques et structures de gestion thermique simultanément)
Options OEM et personnalisation
Personnalisez votre découpeuse laser de précision pour répondre à vos besoins de production avec des configurations flexibles :
Zone de travail: Plusieurs tailles de travail standard et personnalisées disponibles
Puissance laser: Large gamme d'options de puissance laser pour le traitement de divers matériaux
Têtes de coupe: Tête unique / Têtes doubles pour une efficacité améliorée
Table de travail et chemin optique : Deux tables de travail + Deux chemins optiques pour une production continue-
Positionnement visuel : Système de positionnement visuel de haute-précision pour un marquage et une découpe précis
Automation: Système de chargement et de déchargement entièrement automatique pour réduire les coûts de main-d'œuvre
Service après-vente
Installation et mise en service : assistance sur-site ou à distance
Formation des opérateurs : flux de travail et conseils de maintenance
Support technique : dépannage et optimisation des processus
Pièces de rechange et assistance-maintenance à long terme
FAQ
Q : Q1 : La machine peut-elle traiter des micro-trous profonds dans les composants Si₃N₄ ?
R : A1 : Oui, veuillez nous contacter pour discuter des détails spécifiques.
Q : Q2 : Quels types de trous peut-il gérer ?
A : A2 : Trous ronds, trous irréguliers et trous coniques.
Q : Q3 : Est-il adapté aux substrats IGBT de véhicules à haute-puissance ?
R : A3 : Oui, il peut être utilisé pour la gestion thermique extrême et le traitement des micro-canaux dans les modules d'alimentation EV.
Q : Q4 : Peut-il gérer les dissipateurs thermiques en céramique aérospatiaux et industriels ?
R : A4 : Oui, il prend en charge les canaux de refroidissement des pales de turbine, les chambres à vapeur et les dissipateurs thermiques LED à microcanaux.
